Un ruido metálico al acelerar, una luz de presión de aceite o una vibración que antes no existía pueden tener relación con el cigüeñal, pero no siempre significan que haya que sustituirlo entero. Conocer sus componentes ayuda a entender cómo transforma el movimiento de los pistones, qué piezas se desgastan primero y cuándo una reparación todavía resulta razonable.
Las claves para entender el cigüeñal y sus averías
- Muñones principales y muñequillas de biela sostienen el giro y transmiten la fuerza de los pistones.
- Contrapesos y brazos reducen vibraciones y soportan las cargas de cada combustión.
- La falta de aceite puede dañar los cojinetes en pocos minutos y marcar las superficies del eje.
- Un código del sensor de posición no confirma por sí solo una avería mecánica del cigüeñal.
- El rectificado puede costar aproximadamente 600 a 1.000 euros, mientras que cambiar el conjunto suele ser bastante más caro.
Cómo transforma la fuerza del motor en giro
El cigüeñal recibe el empuje de los pistones a través de las bielas y lo convierte en un movimiento rotativo. Dicho de forma sencilla, transforma el movimiento de vaivén de cada pistón en el giro que acaba llegando al embrague, la caja de cambios y las ruedas.
La combustión no empuja todos los cilindros al mismo tiempo. Por eso el eje debe combinar varios codos y mantener una rotación uniforme incluso durante las fases de admisión, compresión y escape. El volante motor aporta inercia y ayuda a suavizar esas variaciones, mientras que los contrapesos compensan parte de las masas en movimiento.
En un motor de cuatro cilindros es habitual encontrar un cigüeñal con cinco apoyos principales, aunque la configuración cambia según el número de cilindros, la disposición del motor y el diseño del fabricante. En un híbrido que conserve un motor térmico la pieza cumple la misma función; en un coche eléctrico puro no existe cigüeñal porque no hay pistones ni combustión.

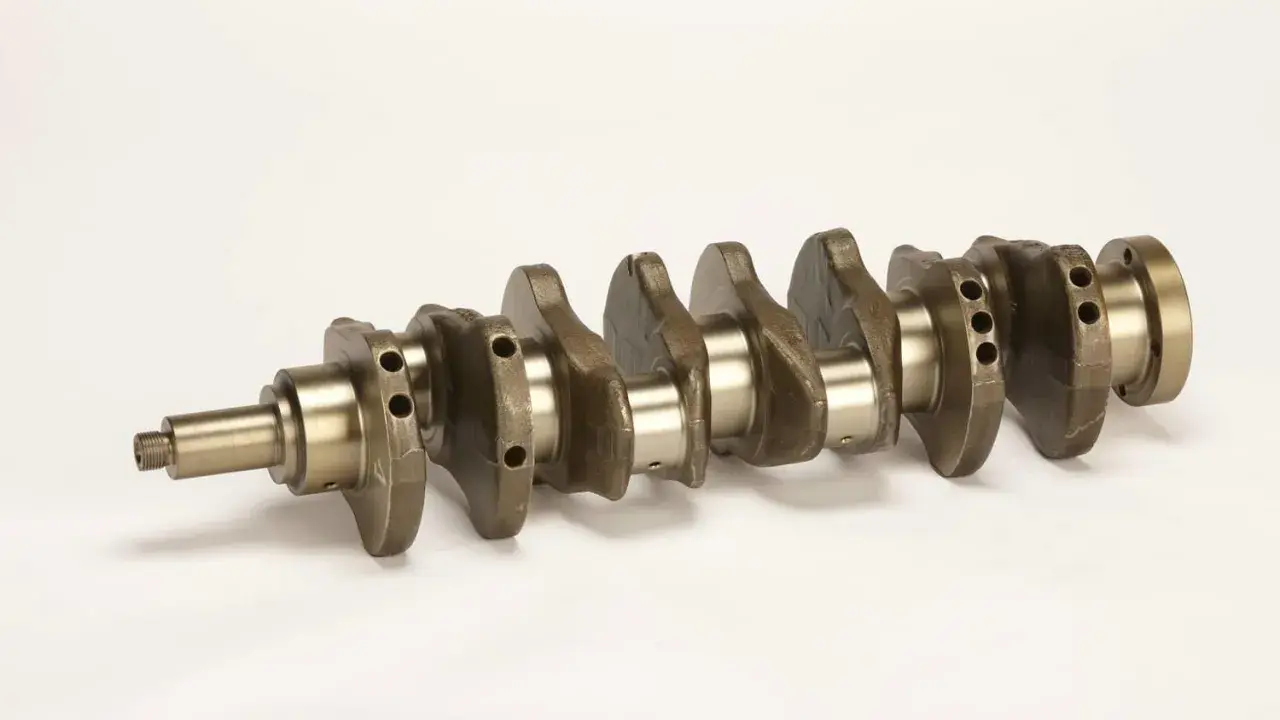

Qué partes forman el cigüeñal
Los nombres pueden variar ligeramente entre fabricantes y manuales, pero la estructura básica se repite. Yo suelo separar las piezas según la carga que soportan y la función que cumplen dentro del conjunto.
| Componente | Función | Qué puede ocurrir si falla |
|---|---|---|
| Muñones principales o apoyos | Giran sobre los cojinetes de bancada y mantienen el eje alineado dentro del bloque. | Desgaste, pérdida de presión de aceite, holgura y golpes en la zona baja del motor. |
| Muñequillas de biela | Son los apoyos excéntricos donde giran las cabezas de las bielas. | Ruido de biela, superficies rayadas, sobrecalentamiento o gripado. |
| Brazos y codos | Unen los apoyos principales con las muñequillas y determinan la carrera del pistón. | Grietas, deformaciones o desequilibrios que generan vibraciones. |
| Contrapesos | Compensan las masas de bielas y pistones y reducen las vibraciones durante el giro. | Desequilibrio, vibración excesiva o daños estructurales si se aflojan o se rompen. |
| Conductos y orificios de aceite | Llevan lubricante desde los apoyos principales hasta las muñequillas. | Obstrucciones, falta de lubricación y desgaste acelerado de los cojinetes. |
| Bridas y extremos | Permiten montar el volante motor, la polea, el amortiguador torsional y el sistema de distribución. | Fugas por los retenes, problemas de distribución o vibraciones torsionales. |
Muñones principales y cojinetes de bancada
Los apoyos principales forman el eje geométrico sobre el que gira todo el conjunto. Entre cada muñón y el bloque se colocan los cojinetes de bancada, unas piezas semicirculares que trabajan con una fina película de aceite y evitan el contacto directo entre metales.
Uno de esos apoyos suele controlar también el desplazamiento longitudinal mediante arandelas o superficies de empuje. Si esa holgura axial aumenta demasiado, el cigüeñal puede desplazarse hacia delante y atrás, algo que termina afectando al embrague, la distribución o los propios cojinetes.
Muñequillas de biela y brazos
Las muñequillas de biela no están centradas respecto al eje principal. Esa excentricidad es la que permite convertir el giro en el movimiento alternativo que necesitan los pistones. La distancia entre el centro del muñón principal y el centro de la muñequilla determina aproximadamente la mitad de la carrera.
Los brazos o codos soportan esfuerzos muy elevados en cada explosión. Por eso sus radios de transición están cuidadosamente diseñados para reducir las concentraciones de tensión, un detalle pequeño a simple vista que ayuda a evitar grietas y roturas por fatiga.
Contrapesos, lubricación y extremos
Los contrapesos no están ahí solo para hacer más pesado el cigüeñal. Su misión es equilibrar las masas alternativas y giratorias, reducir vibraciones y descargar parte del esfuerzo que recibirían los cojinetes. Un equilibrado incorrecto se nota especialmente al subir de régimen.
Los conductos internos de aceite comunican los apoyos con las muñequillas. Una reparación de motor que reutiliza un cigüeñal dañado sin limpiar esos pasos puede volver a provocar la avería en muy poco tiempo, aunque se hayan montado cojinetes nuevos.
En el extremo delantero suelen encontrarse la polea y el amortiguador de vibraciones torsionales. En el trasero se sitúa normalmente la brida del volante motor. Los retenes trabajan sobre superficies mecanizadas del eje y, cuando se desgastan, pueden causar fugas de aceite aunque el cigüeñal esté estructuralmente intacto.
Qué averías afectan más a estas piezas
El desgaste suele comenzar en los cojinetes, no en el acero del cigüeñal. Cuando falta lubricación, la película de aceite desaparece, aumenta la temperatura y el material antifricción puede fundirse o transferirse a la superficie del muñón.
- Presión de aceite insuficiente por nivel bajo, bomba desgastada, filtro obstruido o aceite inadecuado.
- Holgura excesiva entre muñones y cojinetes, que permite que el aceite escape demasiado rápido.
- Rayas, conicidad u ovalidad en las superficies de apoyo, normalmente causadas por contaminación o falta de lubricación.
- Fatiga y grietas por sobrecargas, exceso de revoluciones, golpes de agua o fallos graves de combustión.
- Vibraciones torsionales debidas a un amortiguador, volante motor o embrague en mal estado.
- Errores de montaje, como pares de apriete incorrectos, tapas intercambiadas o cojinetes de medida equivocada.
Un cambio de aceite retrasado no siempre rompe el motor de inmediato, pero sí acelera la contaminación y la pérdida de propiedades del lubricante. También es un error pensar que un aceite más espeso solucionará una holgura: puede silenciar temporalmente el ruido, pero no recupera las dimensiones originales.
Cuando un cojinete se ha girado o ha dejado virutas en el circuito, no basta con sustituirlo. Hay que revisar el cigüeñal, las bielas, la bomba de aceite, el filtro y, en ciertos motores, el enfriador de aceite. Ahorrar en esa limpieza suele convertir una reparación seria en otra todavía más costosa.
Cómo reconocer una avería y comprobarla
El síntoma más preocupante es un golpeteo grave y acompasado con las revoluciones, sobre todo al acelerar o cuando el motor trabaja bajo carga. También pueden aparecer vibraciones, caída de la presión de aceite, limaduras metálicas en el lubricante, pérdida de potencia o dificultad para arrancar.
Una fuga en la zona de la polea o del volante motor apunta con frecuencia a un retén, no necesariamente al eje. Del mismo modo, un código relacionado con el sensor de posición del cigüeñal puede deberse al sensor, al cableado, a la rueda fónica o a una mala sincronización. No conviene diagnosticar una pieza mecánica cara solo conectando una máquina de diagnosis.
Lee también: Desgaste del árbol de levas - síntomas, causas y precio
La comprobación que tiene sentido en el taller
- Comprobar el nivel, el estado y la presión real del aceite con un manómetro.
- Escuchar el motor y localizar si el ruido procede de la bancada, las bielas, la distribución o los accesorios.
- Inspeccionar el aceite y el filtro en busca de partículas metálicas.
- Medir muñones y muñequillas con micrómetro para comprobar diámetro, conicidad y ovalidad.
- Revisar los alojamientos del bloque y de las bielas, además de la holgura axial.
- Comparar todas las medidas con las tolerancias del fabricante antes de decidir entre rectificado y sustitución.
No existe una holgura universal válida para todos los motores. Un diésel moderno, un gasolina atmosférico y un motor de altas prestaciones pueden utilizar medidas muy distintas. Por eso una galga o una regla casera sirven como orientación, pero la decisión final debe basarse en las especificaciones del modelo.
Cuándo compensa reparar o cambiar el cigüeñal
Si las superficies están ligeramente marcadas y todavía permiten trabajar dentro de las medidas de reparación previstas, un rectificado profesional puede devolverles una geometría correcta. Después habrá que montar cojinetes de sobremedida compatibles y comprobar de nuevo todas las holguras.
El rectificado deja de ser una buena opción si hay grietas, una deformación importante, pérdida de dureza, daños profundos o demasiadas rectificaciones anteriores. En esos casos, un cigüeñal nuevo o reacondicionado con garantías puede ser más seguro que forzar una reparación al límite.
| Intervención | Coste orientativo en España | Cuándo tiene sentido |
|---|---|---|
| Cambio de cojinetes sin daños graves | 300 a 700 € | Solo si las superficies y las holguras están dentro de tolerancia. |
| Rectificado del cigüeñal | 600 a 1.000 € | Cuando el eje admite una medida de reparación y el resto del motor está aprovechable. |
| Cambio de retén | 150 a 900 € | Depende mucho de si es delantero o trasero y de cuánto haya que desmontar. |
| Sustitución del cigüeñal dentro de una reconstrucción | 2.000 a 5.000 € o más | Cuando existen daños en bielas, bloque, pistones o sistema de lubricación. |
Son cifras de orientación, no un presupuesto cerrado. El acceso al motor, la disponibilidad del recambio, el número de cilindros y la tarifa del taller pueden cambiar mucho el resultado. Mi criterio es pedir un informe de medidas y daños antes de aceptar una reparación: un presupuesto sin esas comprobaciones deja demasiadas cosas al azar.
Cómo alargar la vida de sus componentes
La mejor protección empieza por utilizar el aceite con la viscosidad y la homologación que indica el fabricante. No conviene alargar los intervalos porque el coche haga pocos kilómetros; los trayectos cortos, el tráfico urbano y las regeneraciones de los diésel también degradan el lubricante.
- Revisar el nivel de aceite con frecuencia y actuar ante cualquier testigo de presión.
- Cambiar aceite y filtro dentro del intervalo previsto para el uso real del vehículo.
- No mantener el motor en la zona roja ni exigirlo en frío.
- Revisar el amortiguador torsional, la polea, el volante motor y la distribución cuando aparezcan vibraciones.
- Usar tornillos, cojinetes y retenes de calidad adecuada, respetando el par de apriete especificado.
- Tras una avería de bancada, limpiar completamente el circuito antes de poner el motor en marcha.
Una conducción suave no arregla un problema mecánico, pero sí reduce los picos de carga y ayuda a que el conjunto trabaje dentro de su diseño. También evita sustituir piezas antes de tiempo, algo que beneficia tanto al bolsillo como a la sostenibilidad del vehículo.
La comprobación que puede evitar una avería completa
El cigüeñal rara vez falla de forma aislada. En la mayoría de los casos, el origen está en la lubricación, los cojinetes, una vibración torsional o un montaje incorrecto. Si aparece un ruido nuevo junto con una luz de aceite, lo más sensato es parar el motor y pedir una medición profesional antes de seguir circulando.
Entender sus apoyos, muñequillas, brazos, contrapesos y canales de aceite permite interpretar mejor un diagnóstico y distinguir entre un retén económico, un cojinete reparable y un daño que ya compromete todo el motor. Esa diferencia puede ahorrar miles de euros y, en muchos casos, prolongar de forma responsable la vida útil del coche.
